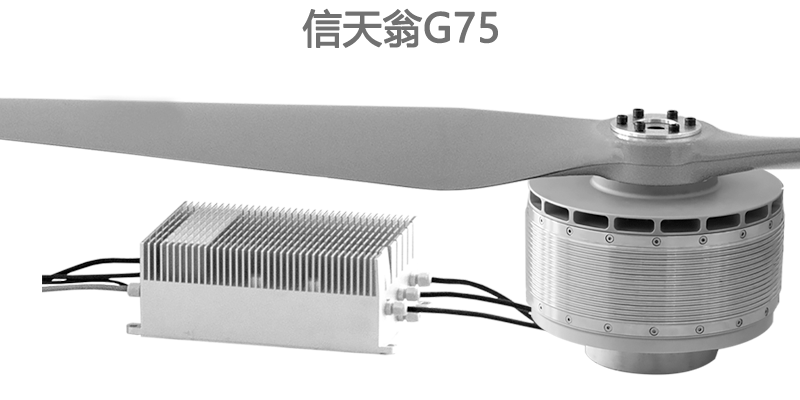

智鸥驱动信天翁G75无人机电调产品优化迭代

文字:[大][中][小] 手机页面二维码 2022/6/11     浏览次数:


    随着前不久智鸥信天翁G60优化工作的成功,信天翁G75也迎来了它全新的面貌。本次优化,我们将G75动力套件原有的160系列电调更换为了090系列电调,此次优化在系统最大拉力、电机工作效率、系统力效、续航时间等方面都有了不同程度的提升,并且总体成本也有所降低,留给客户更大的成本空间。



   供给电压355V时:

    如表1所示。通过优化,在100%油门的情况下电机效率增长13%、系统力效增长23%;在75kg额定拉力的情况下电机效率增长9%、系统力效增长17%。


信天翁G75动力套迭代优化前后参数对比



电压(V)

最大拉力下电机效率(%)

额定75KG下电机效率(%)

最大拉力下系统力效(g/w)

额定75KG下系统力效(g/w)

G75电控优化前

355

79.3

81.6

3.9

5.3

G75电控优化后

355

90

89.2

4.8

6.2

优化对比

10.7

7.6

0.9

0.90

增长比例(%)

13%

9%

23%

17%

(表1)


   供给电压400V时:

    如表2所示。通过优化,在100%油门的情况下最大拉力增长16%、电机效率增长14%、系统力效增长11%;在75kg额定拉力的情况下电机效率增长10%、系统力效增长15%。

信天翁G75动力套优化前后参数对比



电压(V)

最大拉力

100%油门(KG)

最大拉力下电机效率(%)

额定75KG下电机效率(%)

最大拉力下系统力效(g/w)

额定75KG下系统力效(g/w)

G75电控优化前

400

135

78.1

79.1

3.8

5.3

G75电控优化后

400

156

89

87

4.2

6.1

优化对比

21

10.9

7.9

0.4

0.80

增长比例(%)

16%

14%

10%

11%

15%

(表2)


   飞行时间:

    由表3所示,由于系统力效的提升,飞行时间也得到了优化。优化前最大飞行时间为6.80min,优化后最大飞行时间为7.96min;飞行时间增长了17%。


优化前后飞行时间对比数据



起飞重量(kg)

电池(s)

总电量(wh)

系统力效(g/w)

功率(kw)

飞行时间(min)

优化后

300

96

8024.6

6.2

34.286

7.96

优化前

300

96

8024.6

5.3

38.095

6.80

优化对比

/

/

/

0.9

3.8

1.16

优化后:16组*501.6Wh=8024.6Wh,300kg/(6.2g/w)=48.387kw
8024.6wh*0.8/48387w=0.13267h*60min=7.96min
优化前:16组*501.6Wh=8024.6Wh,300kg/(5.3g/w)=56.603kw
8024.6wh*0.8/56603w=0.1134h*60min=6.80min

(表3)
